La norme NF C 15-100 impose l’usage de boîtiers d’encastrement pour toute installation électrique invisible afin de garantir la sécurité de votre logement. Mais comment réussir à passer un câble dans une cloison sans endommager inutilement vos parois ou votre isolation thermique ?
On finit souvent par perdre des heures à butter sur un montant métallique ou à déchirer la laine de verre par manque de visibilité. Ce guide vous explique les méthodes professionnelles pour repérer les obstacles et utiliser une aiguille de tirage afin de réaliser un câblage propre et conforme.

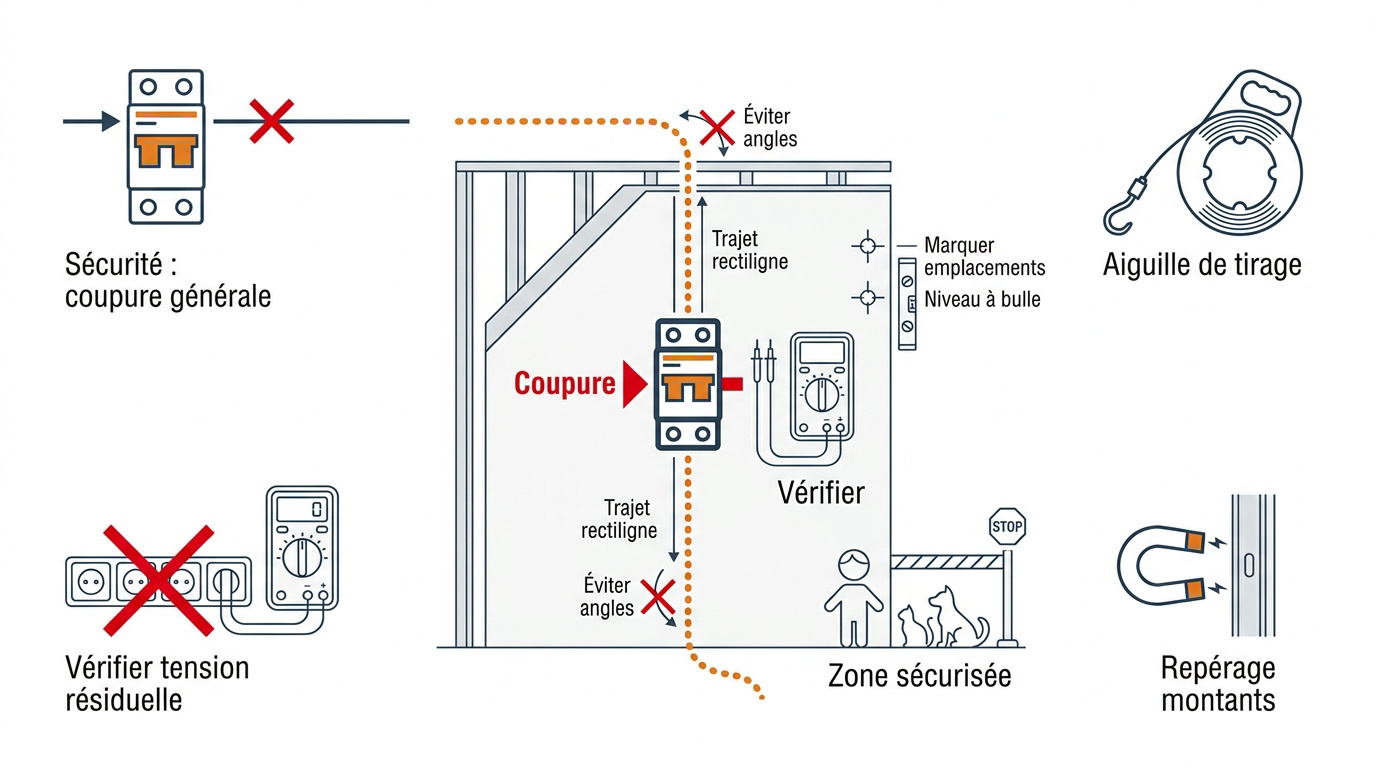

Préparation et sécurité pour passer un câble dans une cloison
La sécurité impose une coupure nette au disjoncteur général et l’usage d’un multimètre. Le passage sans saignée repose sur une aiguille de tirage en nylon et un repérage précis des montants métalliques. Cette rigueur garantit une intervention sans risque électrique immédiat.
Coupez impérativement l’alimentation au disjoncteur général et vérifiez l’absence de tension avec un multimètre sur la prise la plus proche.
Mise hors tension et sécurisation du chantier
Coupez le courant au disjoncteur d’abonné avant toute manipulation. La sécurité est votre priorité absolue avant de toucher aux parois. Ne prenez aucun risque inutile.
Testez chaque prise voisine avec un multimètre fiable. Une tension résiduelle représente un danger mortel pour vous. Vérifiez deux fois vos branchements avant d’agir.
Délimitez votre zone de travail pour éviter les chutes. Éloignez les enfants et les animaux domestiques du périmètre. Gardez vos outils à portée de main.
Repérage précis des futurs points d’encastrement
Marquez l’emplacement des boîtiers au crayon sur le placo. Respectez les hauteurs standards des normes électriques. Visualisez le cheminement interne du futur câble.
Cherchez le trajet le plus rectiligne possible entre vos points. Évitez les angles trop fermés pour la gaine. Anticipez les obstacles invisibles derrière la cloison.
Utilisez un niveau à bulle pour assurer un alignement parfait. Un boîtier de travers gâche le rendu final de votre pièce. Mesurez précisément vos distances.
3 équipements pour passer un câble dans une cloison sans effort
Une fois le chantier sécurisé et les repères tracés, il est temps de sortir l’artillerie lourde pour percer proprement.
Utilisez un aimant puissant pour repérer les vis des rails ou tapotez le mur pour identifier les zones pleines par rapport aux zones creuses.

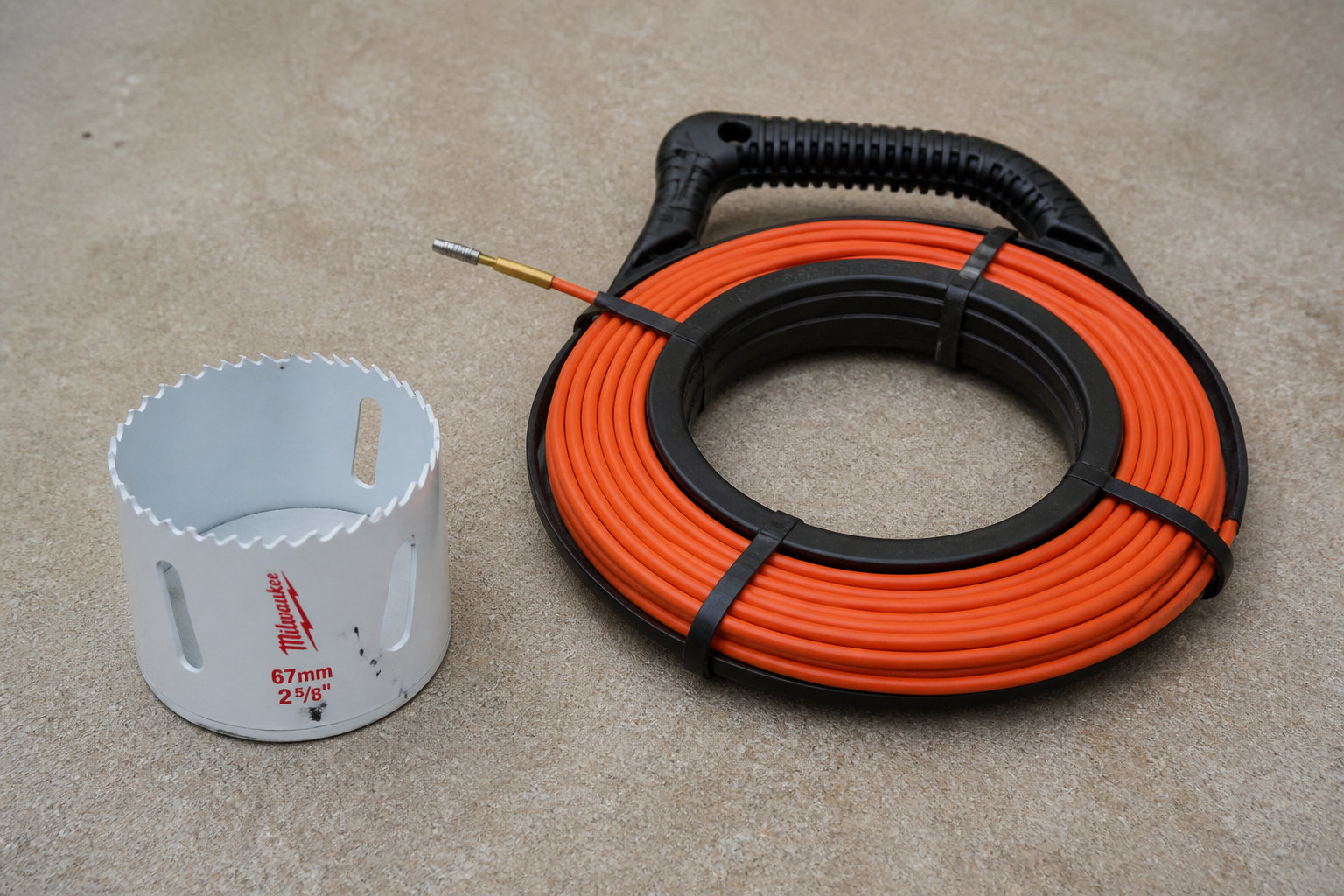

Perceuse et scie cloche pour des ouvertures nettes
La scie cloche doit correspondre au diamètre 67 mm. C’est la taille standard pour les boîtiers d’encastrement. Percez à vitesse modérée pour ne pas éclater le plâtre.
Adaptez votre mèche à la nature du support rencontré. Le bois demande une mèche plate particulière. Pour le métal, préférez un foret HSS de qualité supérieure.
Aspirez la poussière au fur et à mesure du perçage. Cela évite l’encrassement de votre moteur de perceuse. Travaillez toujours avec des outils bien affûtés.
Aiguilles de tirage et systèmes de guidage
L’aiguille en nylon reste l’outil roi du tirage. Sa flexibilité permet de contourner les petits obstacles internes. Elle doit être assez longue pour traverser toute la cloison. Choisissez un modèle avec un embout robuste.
Pour les espaces très réduits, une bandelette PVC souple suffit. Elle se glisse là où le nylon bloque.
- L’aiguille en acier offre une rigidité supérieure pour les conduits encombrés.
- La souplesse du nylon facilite le passage dans les courbes serrées.
- L’utilité du lubrifiant de tirage est réelle pour réduire les frictions de 80 %.
Cette méthode facilite grandement le travail pour passer un câble dans une cloison. Enfin, tirez toujours avec une tension constante.
Comment franchir les montants et les isolants internes ?
Le matériel est prêt, mais la réalité du terrain réserve parfois des surprises derrière la plaque de plâtre. Franchir les obstacles invisibles demande une approche méthodique pour éviter d’endommager votre structure ou vos réseaux existants.

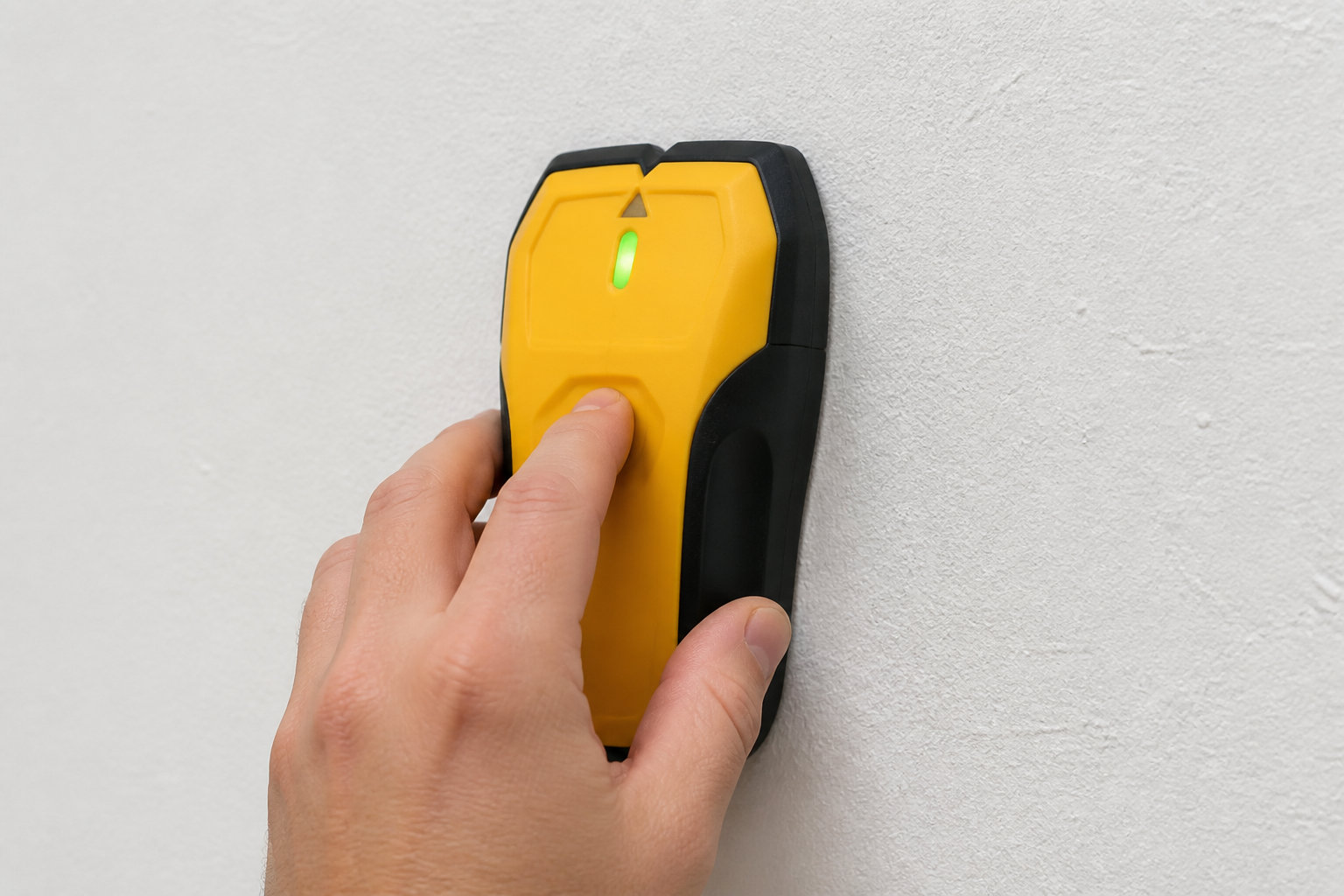

Localisation des montants avec un aimant ou un détecteur
Un aimant puissant détecte les vis des rails métalliques. Faites-le glisser lentement sur la surface de la cloison. Marquez chaque point de contact détecté au crayon.
Le détecteur de matériaux évite les catastrophes hydrauliques ou électriques. Il repère les tubes en cuivre et les fils sous tension. C’est un investissement rentable pour votre sécurité. Ne percez jamais sans ce diagnostic préalable.
Vous pouvez consulter les particularités techniques d’un câble pour adapter votre perçage. Cette vérification garantit un passage fluide sans accroc.
Passage à travers la laine de verre ou le polystyrène
Visez le centre des montants pour vos perçages horizontaux. Cela préserve la solidité structurelle de votre ossature métallique. Utilisez une mèche étagée pour un trou propre.
Glissez l’aiguille entre l’isolant et le pare-vapeur. Évitez de déchirer la laine de verre inutilement. La patience est ici votre meilleure alliée technique.
| Type d’isolant | Difficulté de passage | Outil recommandé | Astuce |
|---|---|---|---|
| Laine de verre | Moyenne | Aiguille en nylon | Passer sous le pare-vapeur |
| Polystyrène expansé | Forte | Tige rigide | Lubrification recommandée |
| Laine de roche | Élevée | Mèche longue | Perçage central requis |
| Vide d’air | Nulle | Ruban de tirage | Passage libre direct |
Méthode de tirage et installation des boîtiers d’encastrement
Une fois le chemin balisé à travers l’isolant, le moment fatidique du passage de câble arrive enfin.
Fixation du câble à l’aiguille et traction progressive
Dénudez légèrement le câble pour l’attacher à l’œillet. Enroulez généreusement du ruban adhésif autour de la jonction. Créez une forme profilée pour éviter les accrocs.
Fixer solidement le câble à l’œillet de l’aiguille avec du ruban d’électricien en créant une forme profilée pour éviter les accrocs dans l’isolant.
Tirez l’aiguille avec une force fluide et constante. Si ça bloque, ne forcez surtout pas comme un sourd. Revenez en arrière puis tentez une nouvelle approche.
Demandez de l’aide. Une personne pousse pendant que l’autre tire doucement.
Raccordement des boîtiers et respect des normes NF C 15-100
Insérez les boîtiers d’encastrement dans les trous de scie cloche. Serrez les vis pour déployer les pattes de fixation. Le boîtier doit être parfaitement immobile dans la paroi. Vérifiez le niveau une dernière fois.
Respectez scrupuleusement les codes couleurs des conducteurs électriques. La norme NF C 15-100 régit ces branchements domestiques. Testez la continuité avant de refermer définitivement vos appareillages.
Réussir à passer un câble dans une cloison exige une mise hors tension rigoureuse, un repérage précis des montants et l’usage d’une aiguille de tirage adaptée. Progressez avec patience pour franchir les isolants et fixez vos boîtiers selon la norme NF C 15-100. Transformez dès maintenant votre intérieur avec une installation électrique invisible et sécurisée.
